Plaats van herkomst: | CHINA |
Merknaam: | JOHO |
Certificering: | ISO9001 |
Modelnummer: | JHS602-15030 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | negotiation |
Verpakking Details: | Het standaardgeval van het Veiligheidsmateriaal |
Levertijd: | Onderhandeling |
Betalingscondities: | T/T, L/C, Western Union, MoneyGram |
Levering vermogen: | 50Sets/Year |
Functie: | Het zoeken, Observatie, het Volgen en het Plaatsen | Gyroscoop Gestabiliseerde Gimbal: | 2 as |
---|---|---|---|
Sensor: | Thermische Imager van HD CCD en van IRL | Gewicht: | 50kg |
Dimensie: | Φ470mm×670mm | Toepassing: | Onbemand Schip, Onbemand Voertuig, Usv, Uav |
Pixel: | 1920X1080 | Kleur: | grijze marine |
Stabilisatienauwkeurigheid: | ≤0.5mrad | Detector: | 640×512 ongekoelde LWIR FPA |
Voeding: | Gelijkstroom 28V | Machtsconsumptie: | ≤400W |
Brandpuntsafstand: | 30mm~150mm | ||
Hoog licht: | Het schip Gedragen Volgende Systeem van IRL,Het dubbele Volgende Systeem van Sensorirl,DC28V elektro-optisch Sensorsysteem |

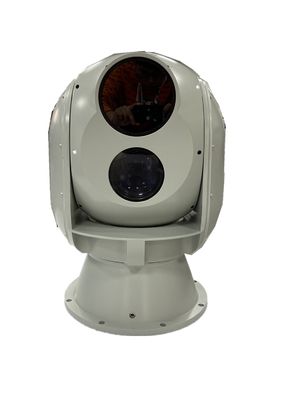

➢ 2 asstabilisatie van azimut en verhoging, met hoog nauwkeurigheidsgyroscoop en servobesturingssysteem wordt gecombineerd om observatie te realiseren die 360°.
➢ SDI HD van het beeldtransmissie en netwerk video en beeldtransmissie;
➢ Compacte structuur met sterk drageraanpassingsvermogen, lage consumptie, hoge kosteneffectiviteit;
➢ Video het volgen vermogen;
➢ De hoge nauwkeurigheidskaliberbepaling verzekert groepering van dag lichte camera en de camera van IRL
➢ Bekwaam om de houding van het EO/IR systeem door bedieningshendel te controleren
➢ Het werk de wijze, azimuthoek, de gegevens van de verhogingshoek kunnen zou zijn terugkoppelt;
➢ Verzegelde volledig geïntegreerd ontwerp met waterdicht en sterk schokbestendig en vibratiebestendig vermogen op hoog niveau
Technische Beschrijving
Systeemparameter | |
Max. Omwentelings hoekige snelheid | azimut: ≥60°/s; verhoging: ≥60°/s |
Omwentelingswaaier
|
azimut: 360°continuous, links-rechts + verhoging: - 90°~+90° (horizontale voorwaarts is 0°, omhoog + neer) |
Hoekige metingsnauwkeurigheid | ±0.1° |
Stabilisatienauwkeurigheid | 0.5mrad (1σ) |
De Camera van IRL | |
Detector | 640×512 ongekoelde LWIR FPA |
Hoogtegrootte | 17μm×17μm |
Spectrale band | 8μm~14μm |
Brandpuntsafstand | 30mm~150mm |
Gezichtsveld | 4.16°×3.33°~20.78°×16.63° |
Videointerface | 1-manier analoge videovriend |
Dag Lichte Camera | |
Detector | gekleurd 1920×1080, |
Optische zoomfuncties | 60× optische zoomfuncties |
Brandpuntsafstand | 12.5mm~750mm |
Videointerface | 1-manier digitale video hd-SDI |
Video Volgende Raad | |
Het volgen vensterpositie | automatisch zich beweegt aan om het even welk positie en doel bij het doel |
Max. cameraresolutie | 1920×1080,60fps |
Min. nauwkeurigheid van de Doelerkenning | 3×3 pixel |
Min. SNR | 4; De Technologieco. van Wuhanjoho, Ltd Gebruikershandleiding |
Het volgen snelheid | ≤34 pixel/kader |
Beginnende tijd | ≤50s |
Videooutput van het volgen van raad | SDI videooutput en netwerk videooutput |
Fysische parameter | |
Afmeting |
EO/IR systeem (diameter×height): Φ470mm×670mm Controledoos (L×W×H): 435mm×220mm×255mm (inbegrepen bedieningshendelhoogte) |
Gewicht |
EO/IR systeem: ≤50kg Controledoos: ≤4.5kg |
Kleur | grijze marine |
Milieuparameter | |
Het werk temperatuur | -40ºC~+60ºC |
Opslagtemperatuur | -50ºC~+70ºC |
Bescherming | IP66 |
Voeding | |
EO/IR systeem | Gelijkstroom 28V |
Machtsconsumptie | ≤400W |
Controledoos | Gelijkstroom 12V |
Machtsconsumptie | ≤12W |
