JH602-300/75 multisensoren Elektro-optische Directeur EOD

JH602-300/75 multisensoren Elektro-optische Directeur EOD

    • JH602-300/75 Multi Sensors Electro-Optical Director EOD
    • JH602-300/75 Multi Sensors Electro-Optical Director EOD
    • JH602-300/75 Multi Sensors Electro-Optical Director EOD
    • JH602-300/75 Multi Sensors Electro-Optical Director EOD
    • JH602-300/75 Multi Sensors Electro-Optical Director EOD
  • JH602-300/75 Multi Sensors Electro-Optical Director EOD

    Productdetails:

    Plaats van herkomst: China
    Merknaam: JOHO
    Certificering: ISO9001:2000
    Modelnummer: JH602-300/75

    Betalen & Verzenden Algemene voorwaarden:

    Min. bestelaantal: 1 set
    Prijs: negotiable
    Verpakking Details: De Veiligheidsgeval van de aluminiumlegering met vibratiebestendig, waterdicht
    Levertijd: Verhandelbaar
    Betalingscondities: T/T, BEVESTIGINGSBRIEF, D/P
    Levering vermogen: 100sets/jaar
    Contact nu
    Gedetailleerde productomschrijving
    naam: Elektro-optische directeur Sensor: thermische camera, TV-camera, laserafstandsmeter
    thermisch cameratype: gekoelde MWIR MCT 320x256 Registratiebereik: 20km schip
    Gyroscoop Stablization: de stabilisatie en de afbeeldingstabilisatie van de 2 asgyroscoop Toepassing: Schiptoezicht, hulpnavigatie

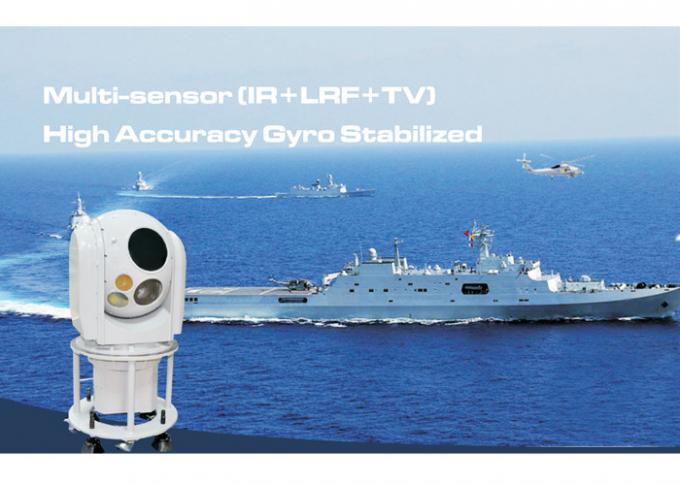

    JH602-300/75 multisensor Elektro-optische Directeur



    JH602-300/75, aangezien de elektro-optische directeur van het ship-borne gehele systeem, het met hoge resolutie640×512 MWIR thermische imager met 300/75mm lens dubbel-Gezichtsveld, een HD-daglichtcamera en een 20km oog-brandkast laserafstandsmeter (ELR) uitgerust is, geschikt voor onderzoek, vang en volgend doel onafhankelijk voor navigatiehelper of integreer met CMS en slaaf aan CMS, positie de in real time van het rapportdoel (azimut en verhogingshoek) en afstandsgegevens aan CMS, evenals output LOS (lijn van gezicht) in het beeld. Het die 2 asmechanisme gebruiken en gebouwd in hoge nauwkeurigheidsgyroscoop laat video/afbeeldingstabilisatie toe.





    Ideaal voor Schip





    Functie

    • Ontdek dag en nacht, identificeer en registreer oppervlakte en luchtdoelstellingen bij
    • Het meten van doelafstand
    • Hand/Auto volgend doel
    • De positie van het rapportdoel (azimuthoek en verhogingshoek) en afstandsgegevens bij hoge nauwkeurigheid aan CMS
    • Ontvang de gegevens van de doelbenoeming van CMS
    • Buil-in autoverificatie en van de rapportautoverificatie resultaat



    Eigenschappen

    • Geïntegreerd in multi-sensor (IR+TV+ELR)
    • Ingebouwde hoog geïntegreerde FPGA & DSP-het bewerkerplatform met snelle verwerking en intelligent algoritme realiseren volgen het in real time
    • Relatief het volgen en centroid het volgen algoritme voor klantenoptie volgens de fysieke omstandigheid om de hoogte te realiseren - kwaliteit het volgen
    • De ingebouwde hoge stabilisatie van de nauwkeurigheidsgyroscoop om schipstoring te isoleren en LOS te stabiliseren.
    • Verzekert het twee as stabiele platform die met hoge precisiegyroscoop en servobesturingssysteem combineren, goede beeldstabiliteit en hoge het volgen precisie.
    • Militaire norm voor met lange levensuur onder het strenge milieu



    Technische beschrijving

    THERMISCHE CAMERA
    Detector gekoelde HgCdTe FPA
    Pixel 320*256 (de facultatieve hogere resolutie van 640*512)
    Spectrale band 3.7μm~4.8μm
    Gezichtsveld WFOV: 7.3°× 5.8° NFOV: 1.8°× 1.4°
    Gezichtsveld-omschakelingstijd ≤ 1s
    Elektronisch gezoem
    DAG LICHTE CAMERA
    Detector 752*582, 1/3“ witte/zwarte CCD
    Gezichtsveld 18°*13.5°~1°*0.75° ononderbroken gezoem
    LASERafstandsmeter
    Golflengte 1.06μm
    Het uitstrekken zich 300m~20km (zicht 23km, 15m*10m doel)
    Metingsnauwkeurigheid ≤ ± 5m
    SERVO
    Stabilisatienauwkeurigheid ≤ 0.2mrad (1σ)
    De waaier van de torentjerichting Azimut: ± 160° (0°is-boogrichting); Hoogte: -20°~+75°
    TORENTJE
    Azimut ≥50°/s
    Verhoging ≥50°/s
    Videosignaalformaat CCIR-VRIEND STANDAARDb/w
    Mededeling RS422/RS232
    MILIEU
    Werkende temperatuurwaaier -40℃ ~ +50℃
    De waaier van de opslagtemperatuur -50℃ ~ +70℃
    MACHT
    Voeding GELIJKSTROOM 24V/15A, DC28V/20A
    Machtsconsumptie

    DC24/96W (avg.)/240W (Max.)

    DC28V/28W (avg.)/70W (Max.)

    FYSIEK

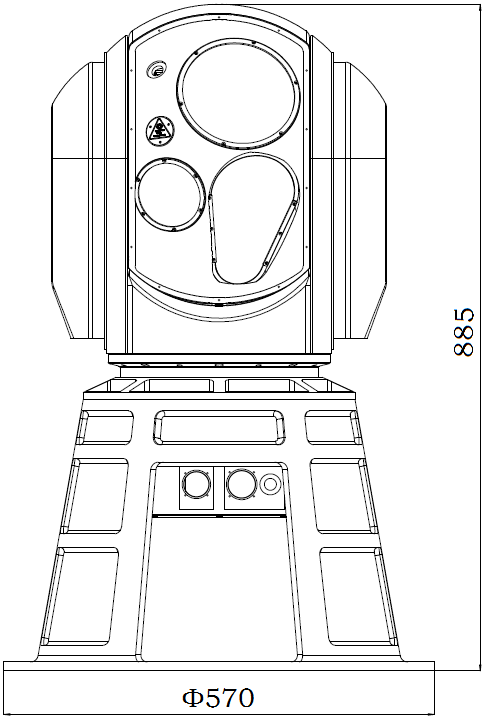

    Afmetingstorentje ≤ Φ400× 750

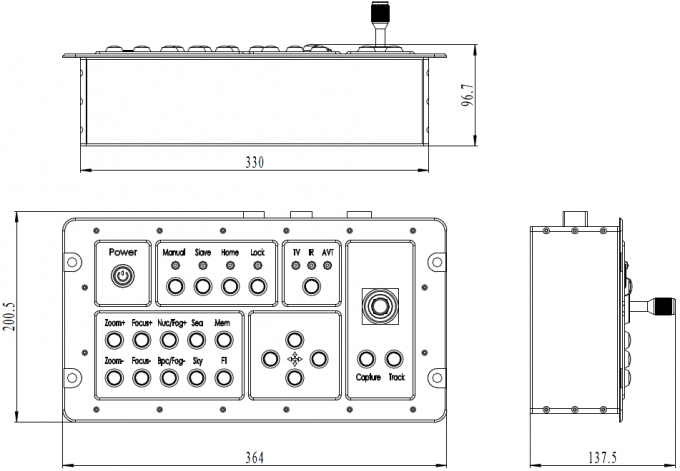

    Controledoos 500 mm X 230 mm X 87 mm
    Torentjegewicht ≤ 120kg (met inbegrip van mobiele basis);
    Het Gewicht van de controledoos ≤ 5kg



    JH602-300/75 multisensoren Elektro-optische Directeur EOD

    JH602-300/75 multisensoren Elektro-optische Directeur EODJH602-300/75 multisensoren Elektro-optische Directeur EOD
