Plaats van herkomst: | China |
Merknaam: | JOHO |
Certificering: | ISO9001 |
Modelnummer: | JHS223-S02-30 |
Min. bestelaantal: | 1PC |
---|---|
Verpakking Details: | Het aangepaste Geval van de Aluminiumlegering |
Levertijd: | Twee maanden |
Levering vermogen: | 50 reeksen/jaar |
Configuratie: | Dubbele Dag Lichte Camera + Laserafstandsmeter | Dag lichte Camera1: | 1920*1080 |
---|---|---|---|
Detector: | SONY 1/2.8“ CMOS | Laserafstandsmeter: | 15m~3.5km |
Brandpuntsafstand: | 4.3mm~129mm (F1.6~4.7) | HFOV: | 63.7° ~2.3° |
Communicatie Interface: | RS485 | Doel het Plaatsen Nauwkeurigheid: | ≤ 20m |
Werkende Temperatuur: | -20ºC ~ +50ºC | Voeding: | Gelijkstroom 12V |
Hoog licht: | Multisensor Elektro-optisch Volgend Systeem,Verzegeld Elektro-optisch Volgend Systeem,De Elektro-optische Sensor van de laserafstandsmeter |

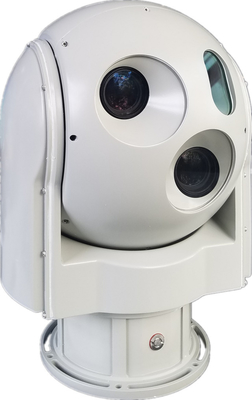

Is ship-borne elektro-optische volgende systeem van JHS223-S02-30 een optisch-mechanisch-elektro geïntegreerde zoekend en volgend die systeem, met 2 reeksen van 30× de ononderbroken lichte camera van de gezoemhd 1080p dag en een 3.5km laserafstandsmeter wordt uitgerust. Het heeft azimut en verhoging 2 asstabilisatie, hoog-nauwkeurigheidsgyroscoop en servobesturingssysteem, om geen dood-hoekdekking in verkenningswaaier te realiseren, wordt hoofdzakelijk toegepast voor onderzoek, observatie, en het volgen van overzeese doelstellingen en luchtdoelstellingen, evenals aan outputvideo en beeld in realtime. Het wordt wijd opgesteld voor militaire, en maritieme toepassing en burgerlijke toepassing die van openbare veiligheid, enz. alarmeren.
NFOV-DAG LICHTE CAMERA | |
Detector | SONY 1/2.8“ CMOS |
Pixel | 1920*1080 |
Brandpuntsafstand | 4.3129mm (30x-optische zoomfuncties) |
Gezichtsveld | 63.7°-2.3° |
WFOV-DAG LICHTE CAMERA | |
Detector | SONY 1/2.8“ CMOS |
Pixel | 1920*1080 |
Brandpuntsafstand | 4.3129mm (30x-optische zoomfuncties) |
Gezichtsveld | 63.7°-2.3° |
LASERafstandsmeter | |
Golflengte | 1.55μm |
Het uitstrekken zich | 15m~3.5km |
Metingsnauwkeurigheid | ±0.75m (50~1.5Km), ±2m (>1.5Km) |
Frequentietarief | 2Hz |
SERVO | |
Stabilisatienauwkeurigheid | ≤0.5mrad (1σ) |
De waaier van de torentjerichting | azimut: 360° ononderbroken; verhoging: - 90°~+90° |
SNELHEID VAN DE TORENTJE DE MAXIMUMhoek | |
Azimut | ≥30°/s |
Hoogte | ≥30°/s |
MILIEU | |
Werkende temperatuurwaaier | -20ºC ~ +50ºC |
De waaier van de opslagtemperatuur | -30ºC ~ +60ºC |
Het volgen | |
Min het volgen contrastverhouding | 3% |
Min het volgen grootte | 3x3 pixel |
Videooutput | 1 netwerkoutput |
Mededeling | RS422 |
MACHT | |
Voeding | Gelijkstroom 12V |
FYSIEK | |
Afmetingstorentje | ≤ Φ240× 343mm |
Torentjegewicht | ≤ 10kg |
Systeemcomponenten
Dit systeem is samengesteld die uit EO/IR gimbal en hostcomputersoftware, in Fig. 1 wordt getoond. Gimbal is geïnstalleerd op onbemand schip en de hostcomputersoftware is in controlekabinet om de systeemcontrole te realiseren.
Structuurdimensie
