Plaats van herkomst: | CHINA |
Merknaam: | JOHO |
Certificering: | ISO9001:2000 |
Modelnummer: | JH640-800 |
Min. bestelaantal: | 1 REEKS |
---|---|
Prijs: | negotiation |
Verpakking Details: | Het standaardgeval van het Veiligheidsmateriaal |
Levertijd: | 2months na ontvangen betaling |
Betalingscondities: | T/T, L/C |
Levering vermogen: | 50sets/Year |
Technologie: | Infrarood | Stroomvoorziening: | 24VDC |
---|---|---|---|
Focus lengte: | 800 ~ 80 mm continue zoom | Standaard: | GJB |
Effectieve afstand: | 30 km (doel: voertuig van 2,3 m x 2,3 m) | Voorzien zijn van: | Waterdicht/weerbestendig |
toepassingen: | Navigatie, bewaking, redding | Soort koeling: | Stirling-cycluskoeling |
Commando en controle: | RS232 | Bedrijfstemperatuur: | -40°C~+60°C |
Gewicht: | ≤20kg | ||
Hoog licht: | 24VDC Warmtebeeldcamera,GJB Standaard Infrarood Warmtebeeldcamera,ISO9001 Infrarood Warmtebeeldcamera |

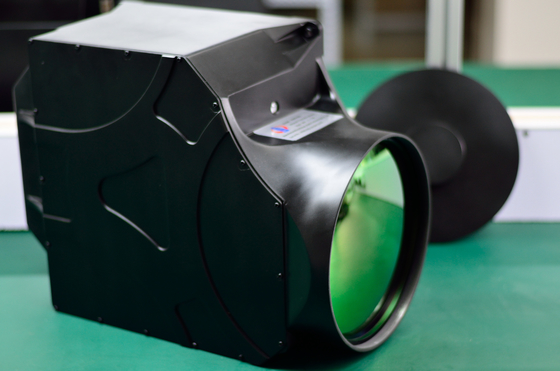

800 ~ 80 mm continue zoomGekoelde infrarood warmtebeeldcamera
1.1Optisch systeem
De thermische camera maakt gebruik van het middengolf (3,7 μm ~ 4,8 μm) optisch systeem met continue zoom, dat een volledige doorlatende structuur heeft en bestaat uit een groep vaste lenzen aan de voorkant, een groep zoomlenzen, een groep compensatielenzen, een groep vaste lenzen aan de achterkant, een reflector en een groep relaislenzen.Het diagram van het optische systeem verwijst naar figuur 1.
Figuur 1 Continu zoomend optisch systeemschema
De groep zoomlenzen en de groep compensatielenzen gebruiken 2 scheidingslenzen.Om de heldere en stabiele beeldkwaliteit te garanderen, bewegen de compensatielenzen synchroon mee wanneer de zoomlenzen langs de asrichting bewegen om real-time compensatie te maken.Ontwerp met dubbele motoraandrijving voor zoom- en compensatielenzengroep kan het volume verminderen en het gewicht verminderen, terwijl het gebruik van reflectoren voor reflecterend lichtpad ook het volume verder kan verminderen.De relaislenzen maken de ingangspupil in het midden van het systeem, de brandpuntskracht en het kaliber van elke lens zijn uniform om 100% gekoelde schildefficiëntie te realiseren.
1.2Detector
De JH640-800 thermische bewakingscamera met lange afstand kiest geïmporteerde derde generatie gekoelde starende focal plane array-detector, het is de meest volwassen en de meest toegepaste hoogwaardige detector.Het brandpuntsvlak is gemaakt van HgCdTe-materiaal met middengolf (3,7 μm~4,8 μm) infraroodrespons.De detectiviteit (D*) bereikt.Met voordelen van goede prestaties in het effectieve spectrale gebied en een breed bedrijfstemperatuurbereik, is deze detector op grote schaal toegepast op infrarooddetectie, bewaking, bewaking, waarschuwing, doelzoeken en volgen op het vliegtuig, vaartuig, voertuig en andere dragers.
De detectorkoeling maakt gebruik van integra Stirling-cycluskoeler die gebruik maakt van het gasachtige isentropische expansieprincipe met karakters van multifunctioneel en lang leven. Dit soort koeler heeft veel voordelen, zoals compacte structuur, klein volume, lichtgewicht, breed gekoeld temperatuurbereik, korte starttijd, hoog rendement, lange levensduur, eenvoudig te bedienen, lange ononderbroken werktijd enzovoort.
1.3Signaalverwerkingscircuit
1.3.1Beginsel
Als we infrarood-brandpuntsvlakarrays vergelijken met de ogen van een infrarood-thermische camera, is de printplaat voor beeldverwerking het brein.De belangrijkste functie van het signaalverwerkingscircuit (SPC) is uitgebreide real-time signaalanalyse gericht op infraroodbeelddefecten.Op basis van de temperatuurstabiliteit van FPA, bereikt SPC functies voor het genereren van aandrijfsignalen, standaard videocompositie, communicatie met pc, mens-machine-communicatie enz. Het basisprincipe van de signaalverwerkingsprintplaat verwijst naar figuur 2.
Specificaties:
DETECTOR |
|
Detector |
Gekoelde HgCdTe FPA |
Pixel |
A-modus: 640X512 B-modus: 320x256 |
Spectraalgebied |
A-modus: 3,7 μm ~ 4,8 μm B-modus: 3,7 μm ~ 4,8 μm / 7,7 μm ~ 11,0 μm |
NETD |
≤25mK (bij 25℃) |
FPA-bedrijfstemperatuur |
90K~120K |
Type koeling |
Stirling-cycluskoeling |
Koeling |
≤6min bij 25ºC |
OPTIEK |
|
Brandpuntsafstand |
80~800 mm (continue zoom) F#:4 |
gezichtsveld |
6,87°×5,50°~0,69°×0,55° (H x V) |
BEELD WEERGEVEN |
|
Video uitgang |
Analoge video: Standaard PAL Framefrequentie: 25 Hz Digitale video: LVDS met 14 bits |
Helderheid / contrast |
Automatische/handmatige aanpassing |
Polariteit |
BH&WH |
COMMUNICATIE-INTERFACE |
|
Commando en controle |
RS232 |
STROOMVOORZIENING |
|
Stroomvoorziening |
24VDC/1,5A |
Breed leveringsbereik |
18V~36V |
Energieverbruik |
≤25w |
MILIEU |
|
Bedrijfstemperatuur |
-40°C~+60°C |
Bewaar temperatuur |
-50°C~+70°C |
Trillings- en schokbestendig |
GJB150.16-86 /MIL-STD-810F-514.5 |
Hoge en lage temperatuurtest |
GJB 150.3-86 / MIL-STD-810F-514.5 |
FYSIEK |
|
Gewicht |
≤20kg |
Maat |
460 mm x 230 mm x 325 mm (LxBxH) |
Kleur |
Oxide zwart |
DETECTIEBEREIK |
|
Detectiebereik |
30 km (doel: voertuig van 2,3 mx 2,3 m) |
